Замена платы CV512H-U42 в телевизоре Starwind: Пошаговая инструкция по ремонту и настройке матрицы

1. Диагностика: Когда нужна замена CV512H-U42?

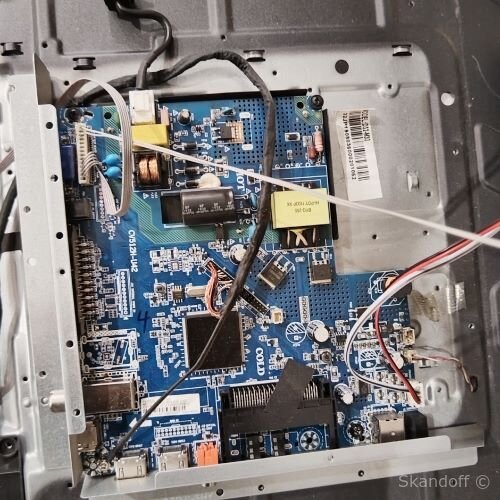

Плата CV512H-U42 отвечает за прием сигнала, обработку изображения и подачу питания на подсветку и саму матрицу.

Типичные признаки неисправности:

• Телевизор не включается или постоянно уходит в перезагрузку (мигает индикатор).

• Нет изображения, но есть звук (проблема с подсветкой или процессором платы).

• Изображение перевернуто или имеет неправильные цвета/полосы (часто это проблема прошивки или неправильной настройки матрицы, что новая плата может исправить).

2. Безопасность и Подготовка Инструментов

ВНИМАНИЕ: Работа с электроникой опасна. Внутри блока питания телевизора могут сохраняться высокие напряжения даже после отключения. Всегда соблюдайте правила безопасности.

Шаг 1: Обесточивание и ожидание

1. Полностью отключите телевизор от сети и выньте вилку из розетки.

2. Подождите 15–20 минут, чтобы электролитические конденсаторы успели разрядиться.

Шаг 2: Инструменты

• Крестовая отвертка.

• Пластиковая лопатка (для снятия задней крышки).

• Пинцет (для работы с тонкими кабелями).

• Антистатический браслет (рекомендуется).

3. Процесс замены материнской платы

Шаг 3: Демонтаж задней крышки

1. Снимите подставку телевизора.

2. Аккуратно открутите все винты, удерживающие заднюю крышку.

3. Используя пластиковую лопатку, снимите крышку, отщелкивая защелки по периметру.

Шаг 4: Отключение старой платы

1. Фотографируйте расположение всех разъемов до их отключения!

2. Отключите кабель питания подсветки (LED Backlight), идущий на инвертор.

3. Отключите основной кабель питания (идёт от блока питания).

4. Аккуратно отключите LVDS-шлейф — широкий плоский кабель, который идет к матрице. На большинстве плат LVDS-разъем имеет защитный замок, который нужно осторожно приподнять пинцетом.

5. Открутите винты, удерживающие старую плату CV512H-U42, и извлеките ее.

Шаг 5: Установка новой платы

1. Установите новую плату на место, закрутите крепежные винты.

2. Подключите обратно все кабели, используя сделанные фотографии. Особое внимание уделите LVDS-шлейфу: он должен быть вставлен до упора, а замок — надежно защелкнут.

4. Критический этап: Настройка матрицы через Сервисное меню

Новая плата может быть "универсальной" и не знать параметров (разрешения, битности) вашей конкретной матрицы Starwind. Если изображение отсутствует, перевернуто или имеет странные цвета — это проблема настройки, а не брака.

Шаг 6: Вход в Сервисное меню

1. Соберите заднюю крышку (не закручивая полностью) и подключите ТВ к сети.

2. Включите телевизор.

3. На пульте ДУ, когда ТВ включен, введите комбинацию: MENU → 1147 (это один из самых распространенных сервисных кодов для плат CVxxxx).

4. Вы попадете в Factory Menu.

Шаг 7: Настройка параметров LVDS

1. Найдите раздел «Panel Setting» (Настройки панели) или «LVDS Map».

2. Внутри этого раздела вам нужно найти и выбрать правильное сочетание разрешения и битности (например, 1920x1080 8-bit или 1366x768 6-bit).

3. Пробуйте разные настройки LVDS, пока изображение не станет корректным (правильное разрешение, цвета и ориентация).

4. ОБЯЗАТЕЛЬНО: Сохраните изменения (Save) и перезагрузите телевизор.
